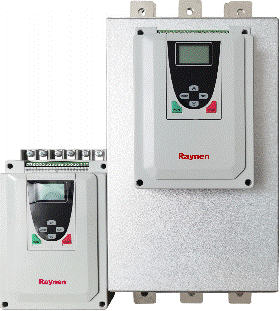

RDS300系列外置旁路型软起动器

▲接线即接即动：接纳出厂设置，，，，，，RDS300即可起动，，，，，，接线很是简朴

▲利便直观的中文操作面板：使用简朴直观的操作面板调解电机的参数，，，，，，面板可插拔，，，，，，中文汉显让操作更利便

▲直通毗连简化接线：在柜体中，，，，，，易于集成，，，，，，无论接触器在柜体中的位置，，，，，，都能利便的接线

▲旁路接触器,镌汰消耗：起动竣事，，，，，，旁路接触器起动，，，，，，起动器内部发热镌汰，，，，，，消耗会降低到最小，，，，，，所有�；；；；；；すπ钥晌郑ü缺；；；；；；ぁ⒐乇；；；；；；ぁ⑶吩乇；；；；；；ぁ⒐乇；；；；；；さ龋�

▲远程控制及数据传输：通讯功效用于远程使用控制、监测和调解功效，，，，，，通过RS485标准接口，，，，，，可以与小我私家盘算机和PLC等主机毗连，，，，，，多台软起动器的功效码数据的一次写入，，，，，，以及存储

▲低消耗设计：RDS300智能中文显示软起动器能够通过下面的方法一连性的改善电机的运行状态:

接纳了自顺应的软起动控制手艺，，，，，，在任何状态下都能包管电机速率曲线的平滑一连并且是枯燥上升的，，，，，，不会泛起速率拐点

降低机械和液压应力

降低配电系统的负荷(电压峰值、过电流)

限制能量消耗及温升等等

■电气特征：

■控制电路特征：

项目	控制电路特性
交流电源输入端子	R、S、T	电源输入端子，，，，，，毗连三相交流电源：380V，，，，，，50 Hz
外界旁路接触器专用端子	L21、L22、L23	旁路专用端子，，，，，，毗连旁路接触器
软起动器输出端子	U、V、W	软起动器输出端子，，，，，，毗连电机
外控起动端子	RUN	两线控制时,RUN与0V短接可外控起动,RUN与0V断开可外控�；；；；；；�；；；；；；三线控制时，，，，，，RUN与0V短接（脉冲）可外控起动
外控阻止端子	STOP	三线控制时，，，，，，STOP与0V断开可外控�；；；；；；�
外控点动端子	JOG	JOG与0V短接可实现电动
外控复位端子	RET	RET与0V短接可实现故障复位
控制信号公共端子	0V	控制端子电路电源参考点
直流12V输出	0V? 12V	直流电源输出：12V、100mA
直流4-20mA输出	0V I+	直流电流输出：4-20mA、≤400Ω，，，，，，20mA对应2倍软起动器额定电流 I电机=I软起额定*（I4-20mA-4）/8
Modbus RTU通讯	485+ 485-	RS485+：A RS485-：B
可编程输出	T1B T1C T1A	TXA-TXC：常�？？？？サ�，，，，，，5A@250VAV，，，，，，5A@30VDC TXB-TXC：常闭触点，，，，，，3A@250VAV，，，，，，3A@30VDC
故障输出	T2B T2C T2A
旁路输出	T3C T3A	T3A-T3C：常�？？？？サ�，，，，，，8A@250VAV

■情形条件：

项目	环境条件
抗攻击	15g,11ms	情形湿度	95%无冷凝或积水
事情温度/贮存温度	-25~40℃/-40℃~85℃	海拔高度	1.海拔低于1000m 时，，，，，，按额定容量使用 2.海拔在 1000~3000m 时，，，，，，需要降容使用每升高100m 降容1%
冷却方法	自然风冷	海拔高度
